LED显示屏的亮色度不均匀的这些问题原因和现象

有下面几种   ：                                                                                                                                                                                                                                                                               （1）制造环节的因素  LED屏在生产制造环节中和灯珠三极管本身都会不可避免地存在不一致性,这种不一致性，最终造成整屏在视觉上的色彩不均匀，这种不均匀如下图，一般叫花屏。

另外，由于灯板或箱体多批次混用的，或由于灯珠老化程度不同，造成以模组或箱体为单位的亮色度明显差异，我们称为马赛克现象，如下图所示。

还有一个问题，LED屏由于生产工艺造成的不同模组或箱体间装配间隙不同，LED 显示屏会产生亮暗线。装配间隙小于灯珠间隙会产生亮线;反之，装配间隙大于灯珠间隙会产生暗线，亮暗线现象如下图 ：

无论哪种亮色度不均的表现形式，但是它的根本原因还是分为两种，一种是先天的，另一种是后天的。 亮色度不均一主要是由 LED 灯珠本身的亮色度存在差异和恒流驱动芯片电流存在差异而导致的，这是先天原因。 （1）、显示屏使用的LED 灯珠本身的亮色度存在差异。LED 灯珠本身的亮色度差异如下图所示，图中为同一批次 LED 灯珠放大后的情况，我们可以看出，即便是同一种颜色，但在实际显示时，其亮度和色度还是有很大差异的。红色、绿色和蓝色灯珠都存在相同的问题，而由红、绿、蓝三色组成的白色差异就更加明显了。在现行 LED灯珠制造工艺工业分级的规范标准下，同一批次的LED 灯珠允许的最大亮度差异为 20%~40%,允许的最大波长差异为5~10nm。但由于人眼对光线的亮色变化敏感度较高，通常 LED 灯珠的亮度差异只要超过2%，波长差异超过 2nm，人眼就能分辨出来了。所以即便使用同一批次的 LED 灯珠,制作出来的 LED 显示屏在亮色度上也很可能存在肉眼可见的差异，完全没有差异是目前无法实现。

(2)、LED屏恒流驱动芯片电流存在差异，LED 显示屏的灯珠都是由恒流驱动芯片驱动的，典型的恒流驱动芯片有 16 个通道。下图所示为某型号恒流驱动芯片规格及参数，从图中我们看出，芯片与芯片间的电流误差最大可达土3%，即使是一块芯片内通道与通道间的电流误差都有可能达士2.5%。

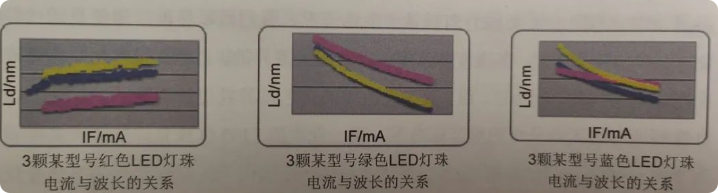

某型号 LED 灯珠电流与波长的关系如下图所示，这是在同一批次灯珠中红、绿、蓝色各取3颗灯珠，所测得的波长与电流的关系图。横轴是电流，纵轴是波长，即使不考虑 IC输出通道电流之间的差异，在电流大小相同的情况下，灯珠的波长也是不一样的。所以，在这两个先天原因的双重影响下，LED 显示屏就很容易出现花屏现象。

后天原因对于 LED 显示屏来说，导致亮色度不均一的后天影响因素也有很多。LED显示屏的生产制造、工程使用等各个环节都会对屏幕亮色度的均一性产生不同的影响，其中影响较大的有以下几个因素。 (1)、装配工艺。目前 LED 显示屏所用灯珠的装配方式多为直插式和表贴式灯珠安装法线与 LED 显示屏法线如图 下图 所示，在装配的过程中，很难保证每个灯珠的安装法线与LED显示屏法线完全一致，由此造成的光线不均匀是产生花屏的重要因素之一。同时，亮暗线也是装配工艺不佳的结果。

（2）、老化程度。由于受播放环境或播放内容的影响，LED显示屏某些区域的灯珠的老化程度会明显区别于其他区域,这种现象一般称为老化程度不同。即便是同一批次灯珠，由于其长期显示不同的颜色，也会造成灯珠各区域的老化程度不同，并最终产生亮色度不均一的现象，灯珠老化程度如下图所示。

(3)内部散热不均匀。电路板和箱体设计结构的不同，不仅会造成灯板散热不均匀，还会间接导致灯珠老化程度不同，并最终造成整屏的亮色度不均一。 除以上因素外，还有很多因素也会对LED显示屏亮色度的均一性产生响.如面果星色不一致、底壳或电路板变形、LED灯珠表面有异物遮挡等,棕上所速LED是示屏亮色度不均一并不是单一因素造成的，而是先天、后天多种因素共同作用的后果。

处理LED显示屏亮度不均匀的方法包括‌逐点校正  功能‌，利用LED显示屏的逐点校正功能可以调整屏幕亮度，使其看起来更统一。例如，灰度科技的逐点亮度校正功能可以在HDPlayer软件中进行设置，通过采集每个像素点的数据并给出校正系数矩阵，反馈给显示屏控制系统，实现像素的差异性驱动，减弱亮度和色彩方面的差异‌。还可以通过对按接收卡编辑‌，如果逐点校正不够灵活，可以尝试按接收卡编辑的方法，根据不同的模组调整亮度，特别适合解决不同批次模组亮度不一致的问题‌。等等还有一些方法可以校正色彩不均的问题，需要大家逐步学习实践。
