如何设计多功能厅LED大屏？

多功能厅一般比较高（6-10米） ，面积约几百平方米不等，设有控制室主要为调音、灯光、图像切换等功能，舞台主显示屏采用小间距LED产品。

本文通过简要计算，确定LED屏尺寸、安装位置及像素指标，供建设方最终选型参考。

一、最大宽度测算

多功能会议厅平面为长方形结构或其他不规则形状，第一排靠边墙座位，如果不是长方形的大厅，按照最靠边的座位计算，人士坐姿状态的视线边缘为舞台对开大幕（全开幕收纳状态，距墙800-1000mm，如有格挡物，距离根据现场调整加大长度）。

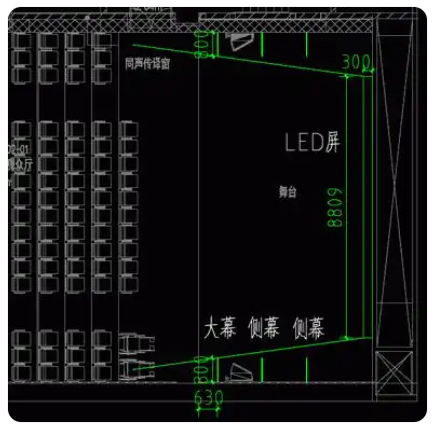

如采用超薄型LED屏（厚度≤300），经CAD软件画线、测量，显示屏最大宽度约为8.8米。如果是前维护LED大屏距墙不需要预留空间，紧贴着墙壁就可以，如果后维护的话预留空间为不低于500mm。

二、最大高度测算

按照现行国家标准《中国成年人人体尺寸》（GB10000-88）中有关的调查数据，坐姿平均身高取值1400。

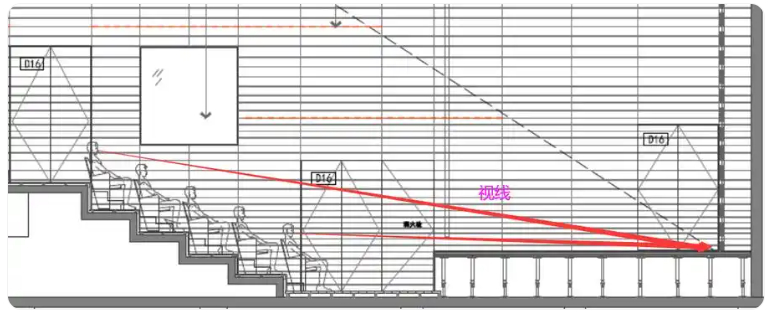

本项目舞台高度750，视觉高度（约1300）远大于750，各排座位（包含第一排之前的轮椅）人士坐姿状态的视线可及舞台地板。

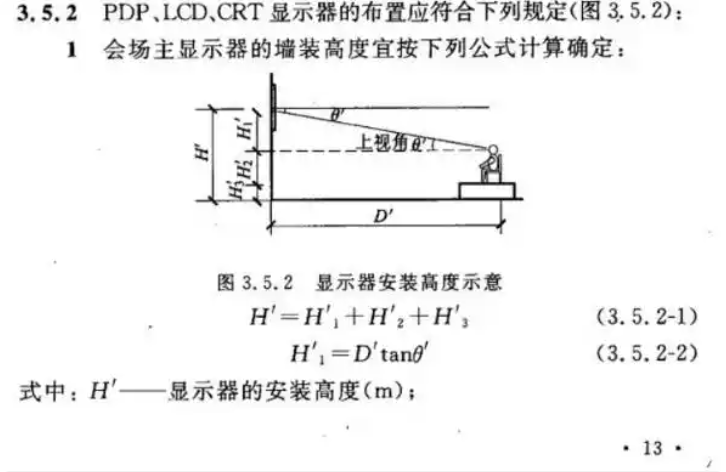

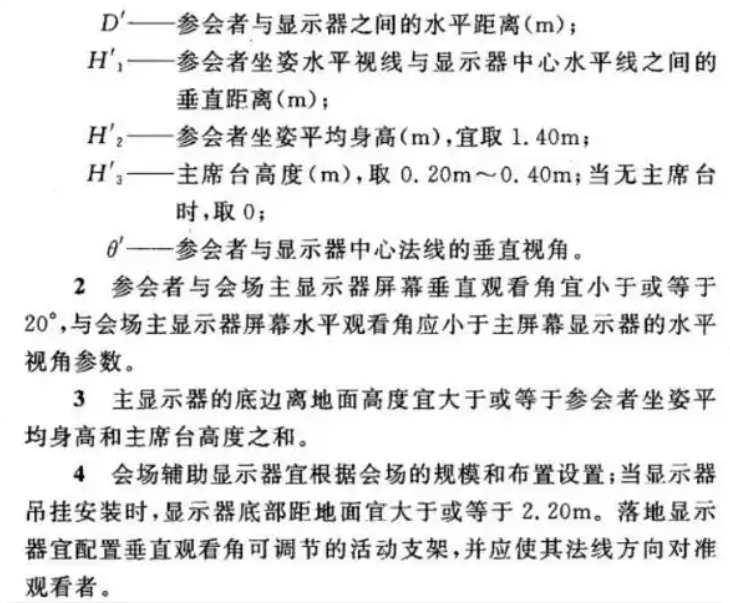

参考《会议电视会场系统工程设计规范》（GB50635-2010）3.5.2条文，

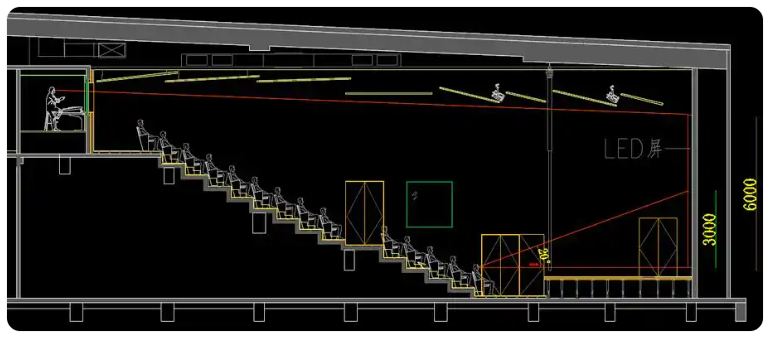

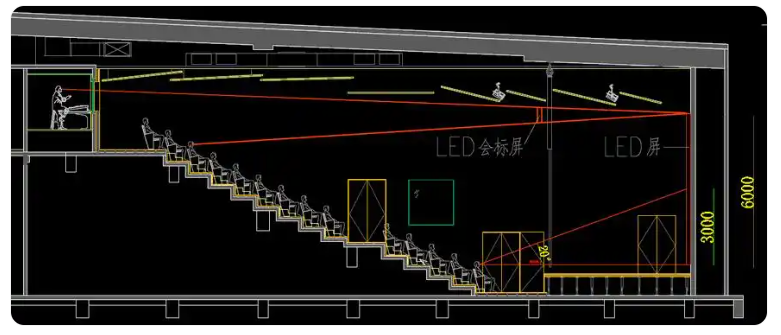

第1排座位的水平视线宜为LED屏有效显示区域的底端，即距离舞台地板1300-750=550mm。  同时，其与LED屏中心线的垂直观看角宜≤20°，经CAD软件画线、测量，显示屏高度约为6米。  Tan20°≈0.364，水平距离（8.24米）*tan20°=高度≈3米，所以只要小于6米即可。  座位最高点为音控室的调音师，其视线边缘为舞台上空的吸音反射板、会标幕、大幕（升降式）、灯杆吊装设备（如电脑摇头灯）等设施的最低点，如未设置LED会标幕，则与上述6米高度LED屏的顶端基本重合。

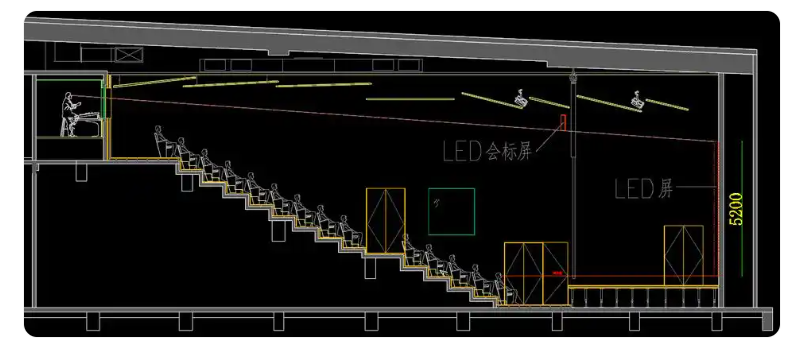

如舞台前檐口设置LED会标幕（底边距舞台地板约6米），则最后2排及调音师的视线被遮挡，无法直达LED屏顶端区域。

为了确保调音师视线直达LED屏顶端，则显示屏高度应≤5.2米。

三、显示屏尺寸测算

本项目拟采用对开大幕和LED会标幕，LED主显示屏宽度应≤8.8米、高度≤5.2米。

根据人体工程学的研究，人的两只眼睛视野范围为长宽比例为16:9的长方形，故采用16:9全彩显示屏，其中：

（宽度）8米

（高度）4.5米

（有效观看面积）8*4.5=36平方米

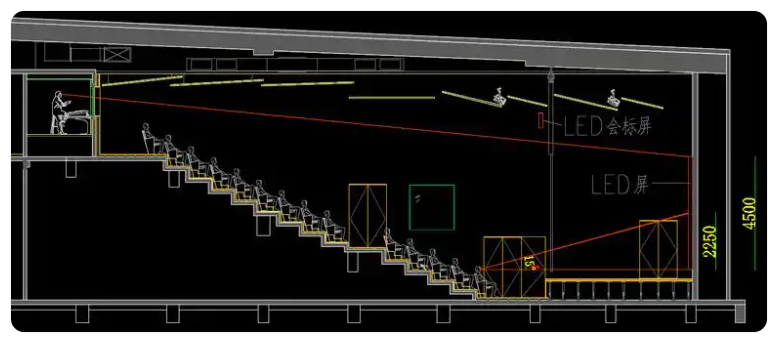

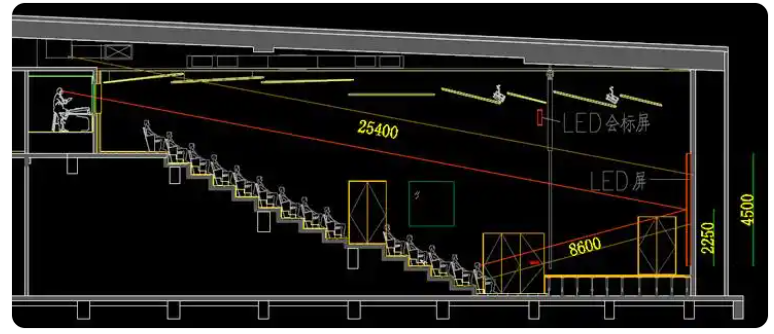

第一排座位的上倾视角也降至15度（≤20°），更具人性化。  四、像素点间距选取  （1）最低要求  第一排视距：8.6米  调音师视距：25.4米

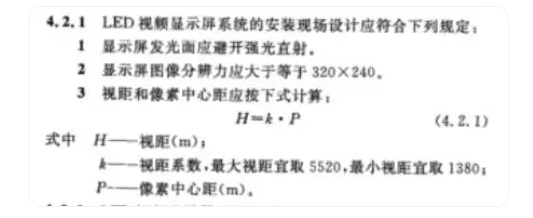

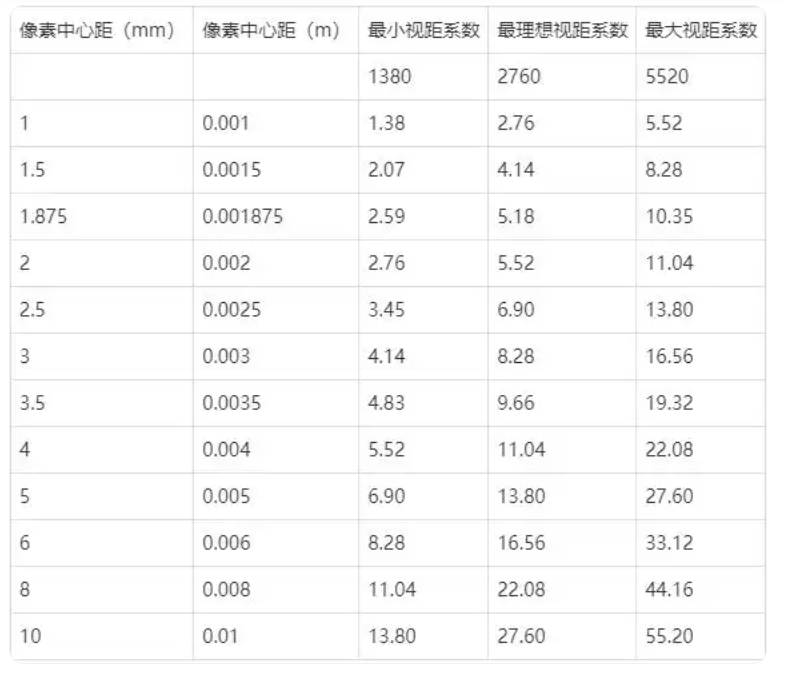

根据《视频显示系统工程技术规范》（GB50464-2008）4.2.1条文，计算不同点间距视距和像素中心距离：

按理想视距和最大视距，显示屏最大点间距约为3.0mm，16点阵汉字高度不低于3×16=48mm，32点阵汉字长度为3*32=96mm，LED板尺寸为960*480mm。

（2）高清

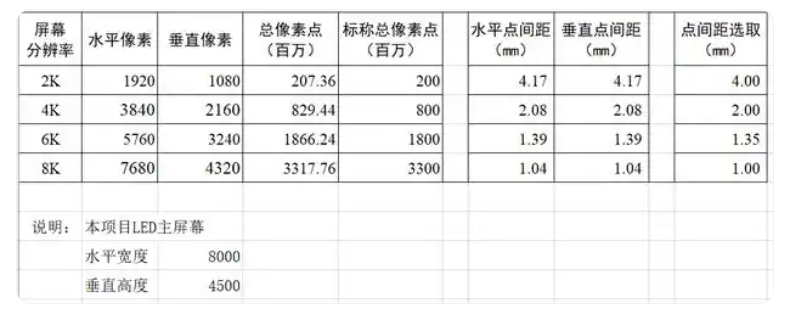

针对本项目8米*4.5米显示屏，分别计算不同分辨率条件下的点间距。

注：K——视频像素的总列数，即显示屏垂直像素。  水平宽度/水平像素=8000/1920=4.17，  垂直宽度/垂直像素=4500/1080=4.17  其中，2K显示屏点间距4.00mm，不符合最低要求(3mm）。应采用不低于4K分辨率显示屏（点间距2.00mm以下）。  最终尺寸  16点阵汉字高度不低于2×16=32mm，32点阵汉字长度为2*32=64mm，LED板尺寸为640*320mm。  采用640*320模组，

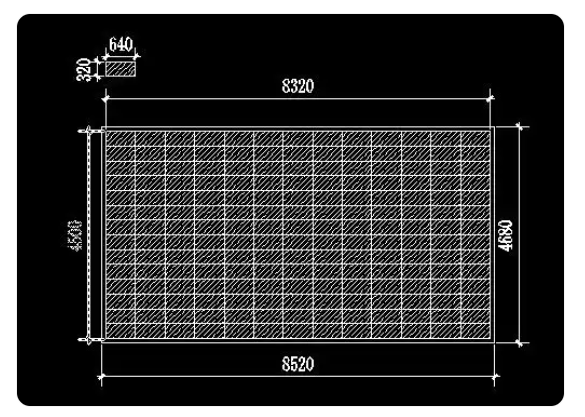

最终为14行*13列，实际尺寸为8.32*4.5米=37.44平米，加上包边10cm，实际LED屏尺寸为：8.52*4.68=39.8平米。

五、最后建议  鉴于LED显示屏行业技术发展迅速、竞争激烈，小间距产品降价快，目前许多政府采购项目（如应急指挥中心、多功能厅），均采用主流的0.9 、1.2、1.3、1.5、1.6等产品。
