一、硬件层面的主动散热方案

1. 风扇 / 风机散热（最常用）

• 原理

  ：通过风扇强制空气流动，带走显示屏内部热量（尤其是电源、驱动 IC 等发热部件）。

• 适用场景

  ：室内屏、半户外屏或环境通风较差的户外屏。

• 实施要点

• 风扇类型

  ：优先选静音、长寿命的滚珠风扇（寿命约 5 万小时），避免含油风扇因高温漏油。

• 布局设计

  ：在显示屏背部开设散热孔，风扇安装于进风口或出风口，形成 “下进上出” 或 “侧进侧出” 的风道（需避免灰尘倒灌）。

• 智能温控

  ：搭配温度传感器，当内部温度超过 40℃时自动启动风扇，低于 35℃时停止，降低能耗和噪音。

2. 热管散热（高效被动散热）

• 原理

  ：利用热管内的液体相变（蒸发 - 冷凝）快速传导热量，将发热元件的热量转移到散热鳍片上。

• 适用场景

  ：高密度集成的小间距 LED 屏或散热空间有限的场景。

• 优势

  ：无机械部件，零噪音，散热效率是传统铝基板的 5-10 倍。

• 设计要点

  ：热管需直接接触芯片或驱动 IC，鳍片面积需根据功耗计算（通常每瓦功耗对应 20-30cm² 鳍片面积）。

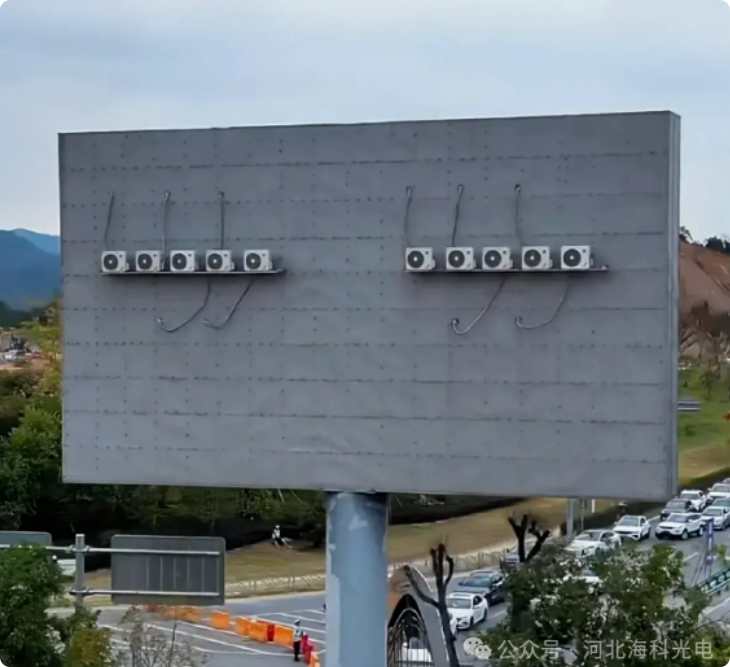

3. 空调 / 空调箱散热（极端高温环境）

• 原理

  ：通过封闭的箱体结构，利用空调机制冷降低内部温度。

• 适用场景

  ：高温高湿地区的户外屏（如南方夏季），或对散热要求极高的高端显示屏。

• 类型

• 分体式空调

  ：室外机安装于显示屏侧面，室内机通过风道连接屏体，成本较高但控温精准（可维持 25-30℃）。

• 一体化空调箱

  ：将显示屏与空调集成，密封性强，防尘防水，但需定期清理空调滤网。

二、结构与材料优化

1. 散热基板升级

• 铝基板替代 FR4 电路板

  ：铝基板导热系数（1-3W/m・K）远高于传统 FR4 板（0.2W/m・K），可快速导出 LED 灯珠热量。

• 铜合金或石墨片辅助

  ：在芯片与基板间增加铜箔或石墨导热片（导热系数 150-1500W/m・K），进一步降低热阻。

2. 开放式 / 镂空结构设计

• 户外屏建议

  ：采用镂空箱体设计，减少结构件对空气流动的阻挡，同时增加表面积辅助自然散热。

• 注意事项

  ：镂空处需加装防尘网（孔径≤1mm），防止昆虫或杂物进入，同时定期清理网面灰尘（建议每月一次）。

3. 表面涂层散热

• 纳米散热涂料

  ：在显示屏外壳或内部元件表面喷涂导热涂料（如陶瓷涂层），可提升表面散热效率 10%-15%。

• 反光涂层

  ：在屏体背部使用白色或银色反光漆，减少阳光直射吸热（户外屏夏季尤为重要）。

三、软件与运维策略

1. 亮度动态调节

• 原理

  ：通过环境光传感器实时监测外界亮度，自动降低显示屏亮度（如正午亮度设为 80%，夜间设为 30%），减少功耗的同时降低发热。

• 实现方式

  ：集成于显示屏控制系统，支持手动预设亮度曲线（如按时间段自动调整）。

2. 间歇式运行

• 高温时段策略

  ：在夏季正午（12:00-15:00）设置显示屏间歇停机（如每运行 2 小时停机 10 分钟），避免长时间满负荷运转。

• 配合监控系统

  ：通过远程监控软件实时查看屏体温度，当温度超过阈值（如 55℃）时自动触发降亮或停机保护。

3. 定期维护保养

• 清理散热通道

  ：夏季前需彻底清理风扇、散热孔、鳍片上的灰尘和杂物（可用压缩空气或软毛刷），确保风道畅通。

• 检查风扇状态

  ：测试风扇转速是否正常，及时更换老化或异响的风扇（建议每年全面检修一次）。

• 密封性检查

  ：户外屏需检查箱体密封条是否老化，避免雨水渗入导致短路，同时影响散热效率。

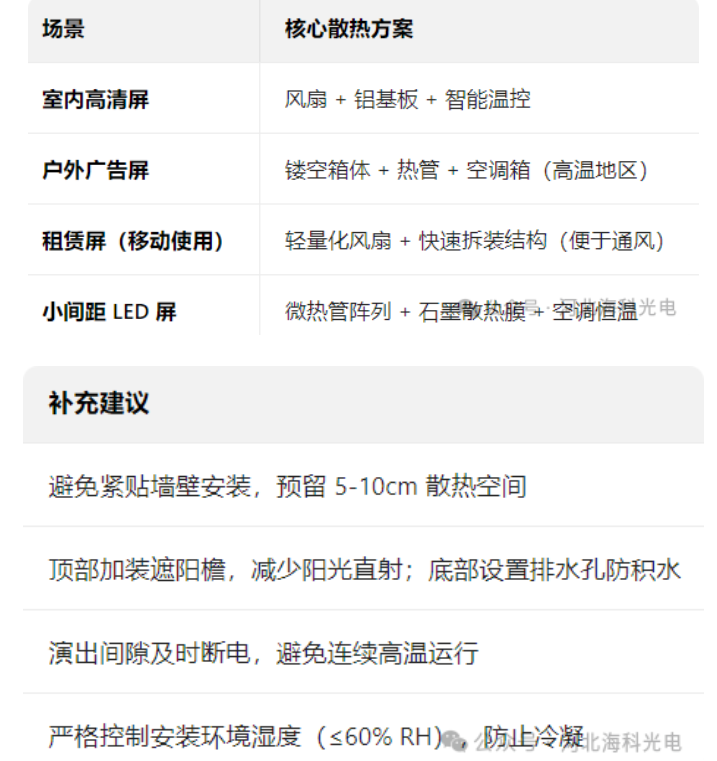

四、不同场景的针对性方案

五、注意事项与风险规避

1. 避免过度依赖风冷

   ：纯风扇散热在极端高温（＞40℃）时效果有限，需结合其他散热方式。

2. 防水与散热平衡

   ：户外屏散热孔需加装防水檐或百叶窗，避免暴雨侵入（可通过 IP54/IP65 等级测试验证）。

3. 防止热胀冷缩

   ：结构件需预留热膨胀间隙（如模组间缝隙 0.5-1mm），避免因高温导致面板变形。

4. 节能与散热协同

   ：优先选择低功耗 LED 灯珠（如 RGB 黑灯技术），从源头减少发热（功耗降低 20%-30%）。



通过 “硬件散热 + 结构优化 + 智能控制 + 定期维护” 的组合策略，可有效应对夏季高温挑战，确保 LED 显示屏稳定运行。实际方案需根据屏体尺寸、安装环境、预算等因素综合设计，建议咨询专业厂商进行热仿真分析（如 Flotherm 软件模拟温度场分布），实现精准散热。

除了硬件层面，还有哪些方法可以给LED显示屏散热？

除了硬件层面的散热措施，还可以从软件控制、环境管理、材料优化、运维策略等维度进一步提升 LED 显示屏的散热效果。以下是具体方法及原理：

一、软件与控制系统优化

1. 动态亮度 / 功耗调节

• 原理

  ：通过降低显示屏的亮度或功耗，从源头减少热量产生。

• 环境光联动

  ：利用光传感器实时监测环境亮度，自动降低强光下的冗余亮度（如正午亮度设为 70%-80%，夜间降至 20%-30%）。

• 分区域调节

  ：对画面中亮暗区域进行智能分割，仅对显示内容所需区域提高亮度，其余区域降低功耗（如播放文字时背景区域降亮）。

• 效果

  ：亮度每降低 10%，功耗可减少 8%-12%，对应发热降低约同等比例。

2. 脉冲宽度调制（PWM）优化

• 原理

  ：调整 PWM 信号的频率和占空比，在保证画质的前提下降低 LED 灯珠的平均工作电流。

• 高频低占空比

  ：提高 PWM 频率（如从 200Hz 提升至 4000Hz），同时降低占空比（如从 50% 降至 30%），减少灯珠发热。

• 兼容刷新率

  ：需确保 PWM 调节不影响显示屏的刷新率（如保持≥1920Hz），避免画面闪烁。

• 适用场景

  ：对画质要求较高的室内屏或小间距屏。

3. 间歇式运行策略

• 原理

  ：通过设定运行周期，避免显示屏长时间满负荷工作。

• 定时启停

  ：在高温时段（如 13:00-16:00）每运行 90 分钟停机 10 分钟，利用停机间隙自然散热。

• 任务调度

  ：结合播放内容优先级，非高峰时段（如凌晨）降低播放帧率或切换至低功耗静态画面。

二、环境与安装布局优化

1. 通风与气流设计

• 被动式通风




• 安装朝向

  ：户外屏尽量避免朝西安装，减少下午阳光直射导致的额外温升。

• 导流槽设计

  ：在显示屏顶部和底部开设对称通风孔，利用热压效应形成 “下进上出” 的自然风道（孔间距建议≥50cm）。

• 辅助散热设备




• 加装百叶窗

  ：在散热孔外侧安装防雨百叶窗，既保证通风又防止雨水侵入（叶片角度≤45°）。

• 排风扇联动

  ：在室内或封闭空间中，将显示屏散热与空调、换气扇系统联动，形成整体温控循环。

2. 遮阳与隔热处理

• 物理遮阳




• 顶部遮阳檐

  ：户外屏上方加装宽度≥50cm 的遮阳檐，倾斜角度 30°-45°，减少阳光直射屏体背部。

• 贴膜隔热

  ：在显示屏玻璃面罩外侧贴覆反光隔热膜（如陶瓷隔热膜），反射 60% 以上的红外线，降低表面温度 5-8℃。

• 隔热材料




• 箱体填充

  ：在显示屏箱体内部填充隔热棉（如气凝胶毡，导热系数≤0.015W/m・K），阻隔外部热量传导至内部元件。

• 安装间距

  ：显示屏与安装墙面保持≥10cm 间距，避免墙体蓄热反传至屏体。

三、材料与涂层技术升级

1. 低发热元件替代

• LED 灯珠选型



• 选用倒装芯片（Flip Chip）LED：无引脚设计减少接触热阻，热效率比传统 SMD 灯珠提升 30% 以上。
• 采用共阴技术：将 RGB 灯珠的负极统一接地，降低驱动芯片功耗约 20%，减少发热源。

• 驱动 IC 优化

  ：选择低电压、高集成度的驱动芯片（如恒流精度≥99% 的芯片），降低自身功耗及发热。

2. 纳米散热涂层应用

• 导热涂层



• 在 LED 灯珠支架、驱动 IC 表面喷涂石墨烯散热涂料（导热系数＞1000W/m・K），加速热量向基板传导。
• 在铝基板表面涂覆陶瓷散热漆，提升表面辐射散热效率（发射率≥0.9），可使基板温度降低 3-5℃。

• 自清洁涂层

  ：在散热孔或鳍片表面喷涂超疏水涂层，防止灰尘黏附堵塞风道，间接维持散热效率（清洁周期可延长至 3-6 个月）。

四、运维与管理策略

1. 智能监控与预警

• 温度实时监测

  ：在显示屏内部关键位置（如电源、模组中心）植入温度传感器，通过 RS485 或 WiFi 将数据传输至监控平台。

• 预警阈值

  ：设定高温预警值（如 50℃）和超温保护值（如 55℃），触发时自动降亮、弹窗报警或远程关机。

• 故障预判

  ：通过历史温度数据建模，预测元件老化趋势（如风扇转速下降、导热硅脂失效），提前更换易损件。

2. 高效能维护保养

• 散热系统清洁



• 夏季前使用压缩空气（压力≤0.5MPa）吹扫散热鳍片、风扇叶片的积尘，或用酒精擦拭热管表面油垢（每年至少 2 次）。
• 检查导热硅脂状态，若出现干涸、开裂需及时更换（建议每 2 年重涂一次，厚度控制在 0.1-0.3mm）。

• 密封性修复

  ：定期检查箱体密封条，对老化、变形部位及时更换（建议采用耐候性硅橡胶条，使用寿命≥5 年），避免因漏风导致散热效率下降。

五、能源管理与协同散热

1. 余热回收利用

• 热能再利用

  ：在大型显示屏系统中，将散热装置排出的热风引入周边环境（如室内空间），用于冬季取暖或烘干，实现 “散热 - 节能” 双赢。

• 热管废热发电

  ：高端场景可尝试将热管尾部热量传递至温差发电片（TEG），转化为电能供辅助设备（如风扇）使用，降低整体能耗。

2. 与建筑一体化设计

• 集成式散热系统

  ：在商业综合体、建筑幕墙等场景中，将 LED 显示屏与建筑空调系统、通风管道集成，利用建筑原有冷源（如中央空调冷冻水）辅助散热，减少独立散热设备投入。

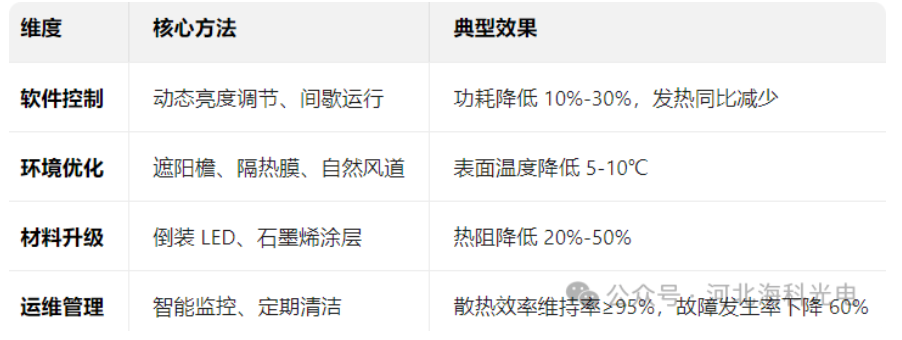

总结：多维度散热策略组合

通过上述非硬件措施与硬件散热方案协同作用，可在不显著增加成本的前提下，进一步提升 LED 显示屏的散热效能，尤其适合对改造空间有限或追求节能的场景。实际应用中需结合屏体规格、使用环境进行个性化设计，优先从 “源头控热” 和 “被动散热” 入手，再辅以主动散热手段，实现高效、经济的散热目标。
